Comment CNC Solutions a transformé ENCY, un robot Stäubli et un contrôleur Beckhoff en un produit

Sur le papier, un robot n'est qu'un ensemble d'articulations et de moteurs. Dans un atelier de production, cependant, il devient quelque chose de complètement différent.

CNC Solutions l'a appris à ses dépens il y a plusieurs années, lorsque les méthodes d'apprentissage qui fonctionnaient pour les tâches simples de prélèvement et de placement ont commencé à s'effondrer sous le poids des charges de travail de type CNC. Dans les processus de fraisage, de ponçage, de découpe au laser ou au plasma, le mouvement ne se limite pas à quelques centaines de points, mais à des millions. « Pour les processus CNC, on parle de millions de points. Il est impossible d'enseigner cela à un robot, il faut recourir à la FAO », se souvient le directeur général Lander Debruyne.

(Cet article a été précédemment publié sur encycam.com.)

Le problème qu'ils ont refusé d'accepter

CNC Solutions construisait des trajectoires basées sur la CNC depuis les années 1990 et fournissait des cellules clés en main bien avant que la « CNC robotisée » ne devienne à la mode. Cependant, à mesure que les tâches devenaient plus exigeantes (fraisage multiaxial, ponçage abrasif, découpe à grande vitesse), l'approche habituelle centrée sur le contrôleur a échoué. L'équipe avait besoin d'un flux qui démarrait dans la FAO, simulait la cellule réelle, puis pilotait le robot comme une CNC : de manière déterministe, prévisible et rapide. Au cours de plus d'une décennie de projets (et d'enseignements durement acquis avec les robots Stäubli), ils ont accumulé le savoir-faire nécessaire pour y parvenir.

Qu'est-ce qui a fait de Stäubli une constante ? La précision et la répétabilité, certes, mais aussi une construction étanche qui résiste à la poussière et aux copeaux, et la capacité à interfacer proprement une couche de mouvement de type CNC avec le robot pour l'exécution de la trajectoire. Pour les travaux abrasifs tels que le meulage et le fraisage, cette combinaison s'est avérée décisive.

Du cahier des charges du projet au produit

Le tournant a été de décider de regrouper la méthode, et non pas simplement de la répéter. CNC Solutions a codifié l'ensemble dans un package technologique : une pile qui regroupe la couche logicielle, la couche de contrôle des mouvements et le robot, prête à être étendue par un intégrateur avec ses propres PLC, fixations et équipements de processus. Les processus (fraisage, soudage, ponçage, découpe laser, etc.) sont prédéfinis et adaptés à la machine, de sorte que les équipes partent d'une base validée plutôt que d'une page blanche.

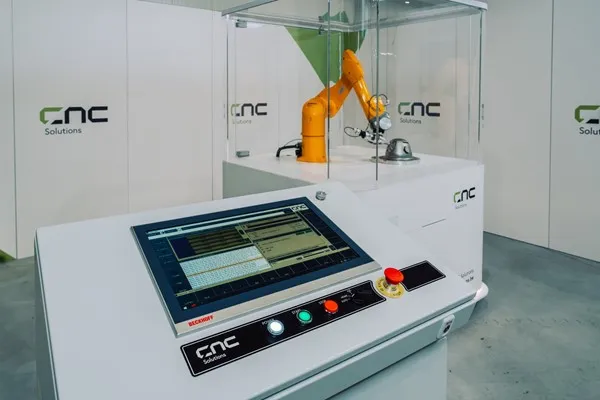

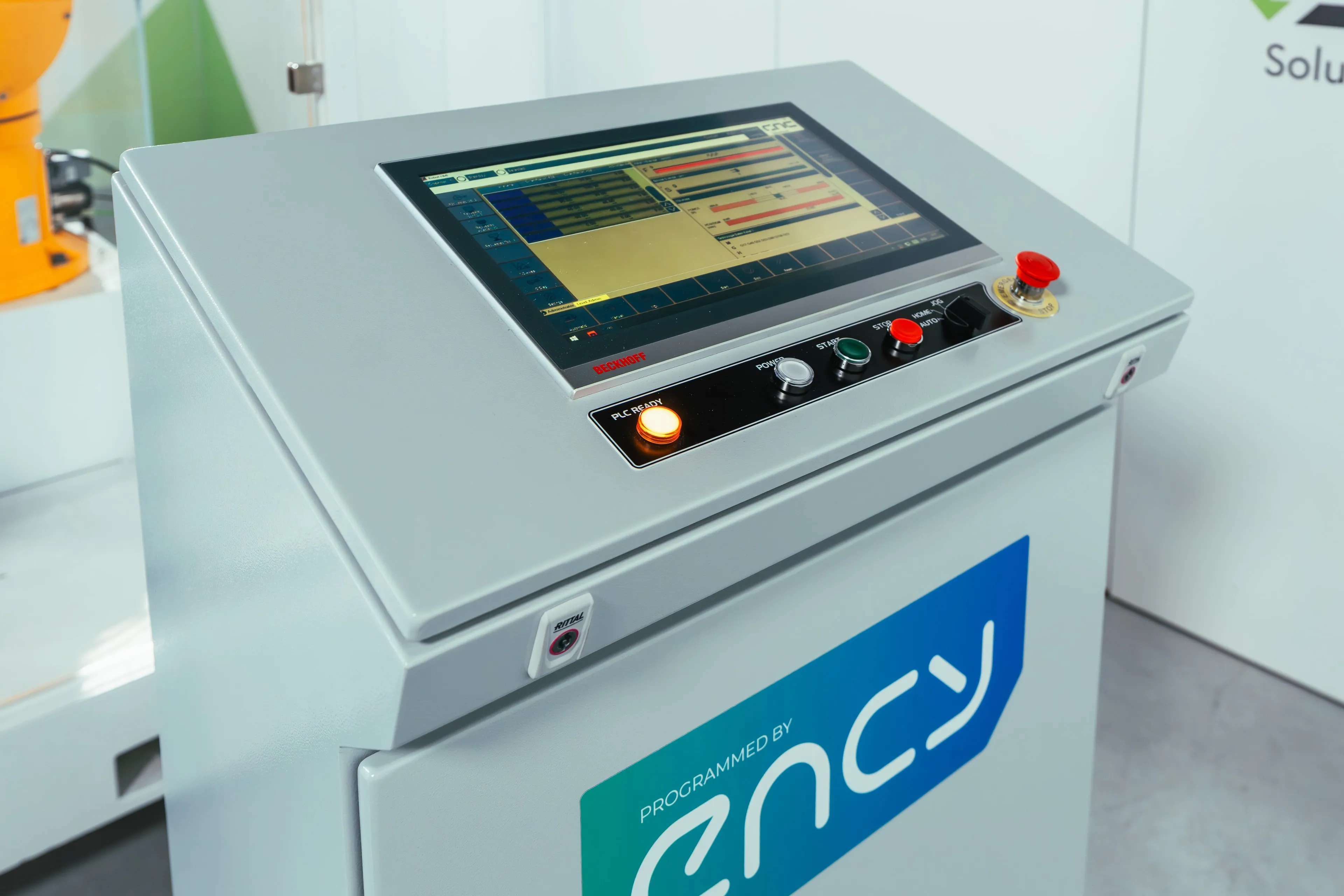

Ce package repose sur trois piliers. Tout d'abord, ENCY Robot, un logiciel de programmation hors ligne (OLP) qui calcule avec précision les trajectoires d'outils et simule l'ensemble de la cellule pour les robots industriels. Ensuite, un contrôleur de mouvement Beckhoff qui commande le robot comme une CNC standard : alimentation, modes, cadres, etc. Enfin, un robot Stäubli qui exécute ces trajectoires avec la précision et le cycle de service exigés par la production.

Cette pile ne s'est pas matérialisée du jour au lendemain. Comme l'explique M. Debruyne, l'équipe « a approfondi son expertise étape par étape », optimisant les mouvements des axes du robot jusqu'à ce que le processus de mise en service se comporte davantage comme une machine CNC que comme une expérience sur mesure. Le résultat est un noyau produit que d'autres intégrateurs peuvent désormais intégrer dans leurs cellules.

Pourquoi ENCY est devenu l'accélérateur

CNC Solutions a ancré la couche de programmation hors ligne des robots sur ENCY. Au lieu de passer des heures à programmer en ligne avec le robot à l'arrêt, ENCY simule l'ensemble de la cellule, vérifie les limites des axes, évite les singularités et exécute un contrôle complet des collisions, de sorte que le temps de mise en service se transforme en temps de production. Il s'agit véritablement d'une solution tout-en-un : conception, configuration technologique, calcul des trajectoires d'outils et simulation dans un seul environnement, avec un générateur de jumeaux numériques sans code et des bibliothèques de post-processeurs et de modèles de robots. En bref, le CAM auquel vous faites confiance devient le langage du robot, de manière claire, prévisible et reproductible.

« Partir d'un environnement CNC familier et traduire les stratégies CAM en mouvements robotiques » : c'est ainsi que l'équipe décrit sa philosophie. Le choix d'ENCY reflète ce pragmatisme : des fonctionnalités étendues pour des tâches simples à deux axes et des cellules complexes à plusieurs axes, avec des chemins de code et des modèles gérés en interne afin que le comportement reste transparent.

Les processus prêts à l'emploi comprennent le fraisage, le meulage, l'ébavurage, le polissage, le sablage (humide/sec), la découpe/soudage au plasma et au laser, la découpe au jet d'eau, le revêtement, la peinture, le nettoyage, le collage, etc.

Plug-and-play, au sens littéral du terme

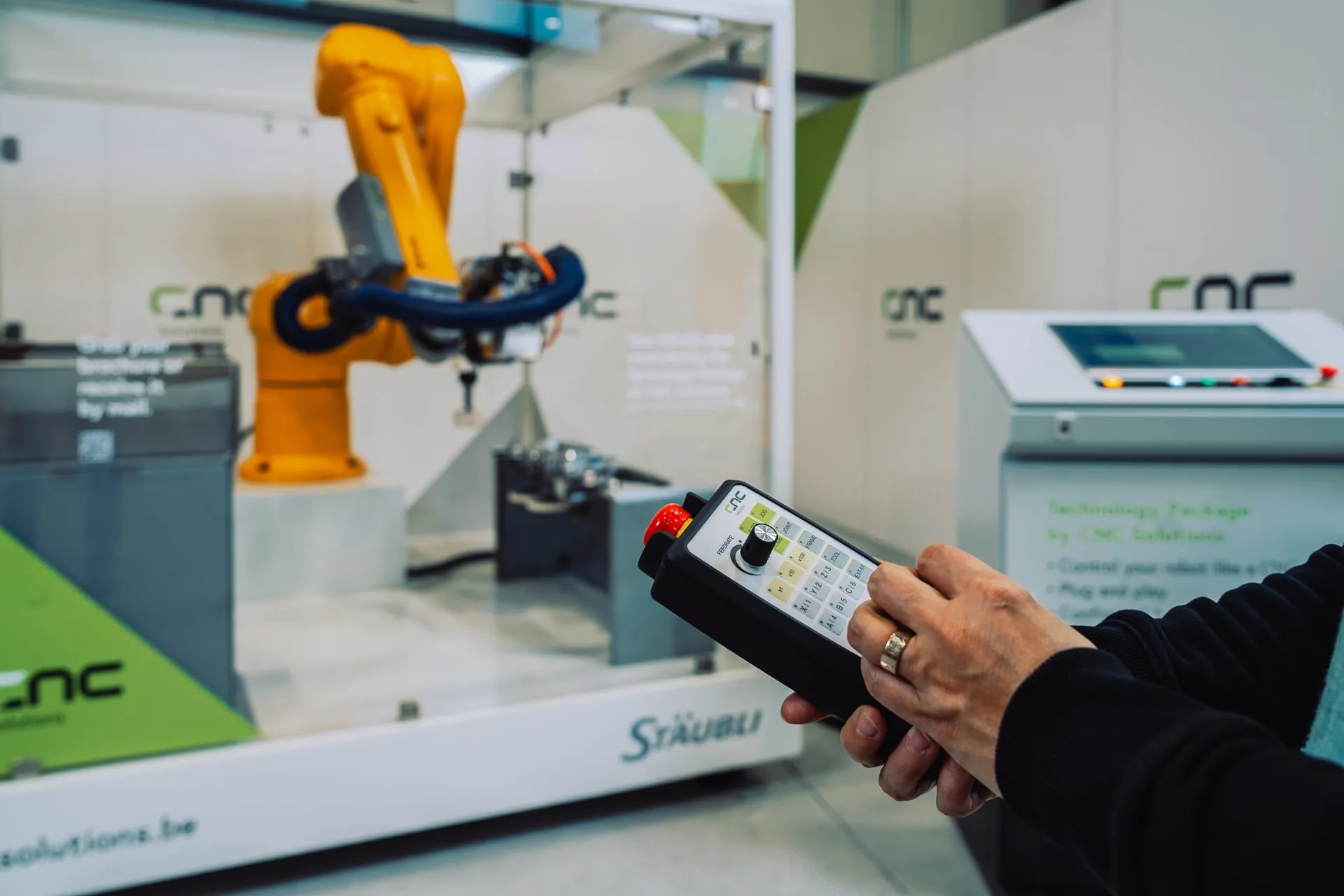

Le pack technologique va au-delà du logiciel. Le câblage plug-and-play signifie que le robot Stäubli se connecte au contrôleur via un seul câble ; le pack est livré avec des processus prédéfinis spécifiques à la cellule. Les modes de type CNC (Auto, Manuel, Accueil), les dérogations d'alimentation et la logique d'arrêt d'urgence sont standard. Le système expose les E/S de processus et les crochets de communication pour le réseau de l'usine et prend en charge le contrôle de la vitesse pendant les cycles automatiques. Même les mouvements manuels de type roue encodeuse sont pris en compte.

Et comme chaque cellule réelle s'écarte des spécifications, les détails qui prennent généralement un mois sont déjà inclus : calibrage absolu/TCP/trame, gestion des singularités, connectivité OPC UA, ajustements de trajectoire en temps réel et compensation de l'usure des outils.

À quoi ressemble le succès

La mesure la plus révélatrice est la rapidité avec laquelle les intégrateurs peuvent passer de « robot installé » à « première pièce conforme ». Grâce à ENCY, qui supprime l'apprentissage en ligne du robot et à la couche de mouvement qui se comporte comme une CNC, les équipes évitent les transferts fragiles et se concentrent sur les fixations, les outils et les fenêtres de processus. Ce changement, qui réduit les risques et le temps là où cela compte, a transformé le savoir-faire de CNC Solutions en un produit. Lorsque l'entreprise a présenté le Technology Package à l'EMO Hannover 2025, elle l'a fait sur deux fronts : chez Stäubli, où le package a été présenté en direct, et chez ENCY, où la dernière génération du logiciel a démontré le flux de travail CAD-to-cell exact qui le sous-tend.

Pourquoi vous ne pouvez pas vraiment l'ignorer

La CNC robotique de haute précision n'est pas un simple système de prélèvement et de placement. Les trajectoires sont denses, la physique est impitoyable et la production n'apprécie pas les surprises. Sans une programmation hors ligne liée à une couche de mouvement de type CNC, vous payez le prix fort en robots inactifs, en délais qui s'allongent et en qualité inégale. Le Technology Package élimine ces inconvénients en faisant en sorte que le robot se comporte comme la machine à laquelle vos opérateurs font déjà confiance. Vous pouvez ainsi cesser de surveiller une console et commencer à expédier des pièces.

M. Debruyne résume ce parcours sans fioritures : « Les robots ne sont rentables que lorsque vous construisez une véritable solution autour d'eux. » Le package technologique est cette solution pour le travail des robots de type CNC — conçu, testé et validé — né d'une décennie de production et de la bonne combinaison d'outils.
